S9-M系列全密封油浸式配电变压器 特性、应用与选型指南

引言

S9-M系列全密封油浸式配电变压器是供配电系统中广泛应用的一类电力设备，主要用于将10kV（或6kV）电网电压降至400V/230V，供终端用户使用。该系列变压器以全密封结构、低损耗设计和免维护特性在城乡配电网、工矿企业及基础设施建设中占据重要地位。本文围绕S9-M系列产品，从结构特点、技术参数、应用场景、选型要点及维护注意事项等方面进行系统介绍，供采购与技术人员参考。

一、产品概述与型号含义

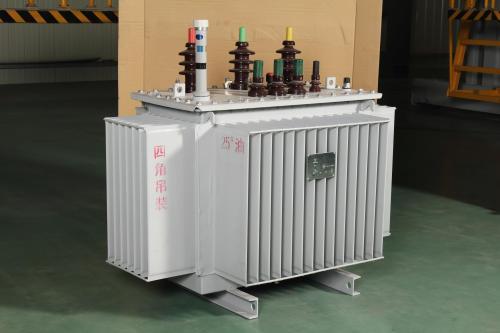

S9-M系列属于三相、油浸式、全密封配电变压器。型号中各字母含义通常为：“S”表示三相，“9”表示性能水平代号（9型，即空载损耗较早期S7系列显著降低），“M”表示全密封结构。全密封的核心在于变压器油箱采用波纹片（散热片）结构，实现油体积随温度变化时的弹性补偿，使变压器油与外界空气隔绝，从而减缓油质老化、降低受潮风险。

二、结构与技术特点

1. 全密封油箱设计：油箱采用波纹散热片，既承担散热功能，又通过波纹片的伸缩补偿油温变化引起的体积膨胀与收缩，避免呼吸器吸湿，减少维护工作量。

1. 低损耗铁芯：铁芯采用优质冷轧取向硅钢片，多级阶梯叠积，降低空载损耗和空载电流，符合S9性能水平要求。

1. 绕组结构：高压绕组采用层式或连续式结构，低压绕组多为箔式或层式，绝缘材料选用耐热等級较高的电缆纸和绝缘漆，保证绝缘可靠性。

1. 密封与防护：箱沿采用耐油橡胶密封圈，紧固件密封可靠；产品防护等级通常可满足户外使用要求；油箱表面经除锈、磷化后涂覆防腐漆，适应一般工业与户外环境。

1. 无储油柜、无呼吸器：全密封结构取消了传统储油柜和呼吸器，减少渗漏点和维护环节，更适合无人值守配电站及户外柱上安装。

三、主要技术参数（典型值）

以常见的10kV级S9-M系列为例，容量范围一般为30kVA～1600kVA（部分厂家可延伸至2500kVA）。典型技术特征包括：额定电压组合10(6)/0.4kV，额定频率50Hz，相数三相，调压方式为无励磁调压（通常±5%或±2×2.5%），联结组别常见为Dyn11或Yyn0，绝缘耐热等级一般为A级油浸式，冷却方式为油浸自冷（ONAN）。空载损耗与负载损耗随容量不同而变化，采购时应以厂家提供的型式试验报告和最新能效标准为依据，核对具体数值是否满足项目能效要求。需注意不同年份、不同厂家执行的标准版本（如GB 20052能效标准）可能不同，S9系列在部分能效等级要求较高的场景中需评估是否满足现行准入要求。

四、应用场景

S9-M系列全密封油浸式配电变压器适用于以下场合：

• 城乡10kV配电网络，作为台区配电变压器；
• 工矿企业车间、厂区变配电所；
• 住宅小区、商业建筑配电站；
• 农村电网改造与农田灌溉配电；
• 户外柱上安装或箱式变电站内配套使用。

对于空间受限、环境潮湿或维护条件较差的场所，全密封结构的免维护优势尤为明显。

五、选型与采购要点

1. 容量确定：根据负荷计算（需用系数、同时率、功率因数）确定变压器容量，预留合理裕量，避免长期过载或轻载运行。
2. 电压组合与调压方式：确认电网电压等级及调压范围，无励磁调压需在停电状态下操作。
3. 联结组别：Dyn11有利于抑制谐波和单相不平衡负荷，Yyn0适用于三相负荷较平衡场合。
4. 能效与损耗：对照现行能效标准核查空载损耗、负载损耗数值，计算运行经济性。
5. 防护与安装方式：户内、户外、柱上或箱变内安装需明确防护要求和附件配置（如 temperature 指示、压力释放装置等）。
6. 厂家资质：查验型式试验报告、出厂检验记录及生产资质，确保产品符合相关国家标准。

六、运行维护注意事项

全密封变压器虽维护量较小，但仍需定期检查：观察油位（通过油位指示或波纹片状态判断）、检查密封部位有无渗漏、监测油温与负荷电流、定期进行绝缘电阻测量和油样检测（按规程要求）。发现异常温升、漏油或异响应及时停运检查。安装时注意通风散热条件，确保波纹片周围留有足够散热空间。

##

S9-M系列全密封油浸式配电变压器凭借成熟的结构设计和较低的维护需求，在中低压配电网中具有广阔的应用基础。用户在采购时应结合项目能效要求、负荷特性和安装环境，综合评估容量、损耗水平与厂家资质，确保设备长期安全经济运行。如需了解具体规格参数与供货信息，可结合机电之家等平台的产品页面进一步比对选型。
